مرحبًا يا من هناك! باعتباري موردًا لأجزاء الطحن CNC للصمامات، غالبًا ما يتم سؤالي عن متطلبات البيضاوية لهذه الأجزاء. لذا، فكرت في كتابة هذه المدونة لمشاركة بعض الأفكار حول ماهية البيضاوية، وسبب أهميتها في أجزاء الصمام، وما هي المتطلبات النموذجية.
ما هي البيضاوية؟
لنبدأ بالأساسيات. البيضاوية، والمعروفة أيضًا باسم الاستدارة الخارجية، هي مقياس لمدى انحراف المقطع العرضي الدائري لجزء ما عن الدائرة المثالية. بعبارات بسيطة، إذا كنت تريد قياس قطر جزء من المفترض أن يكون دائريًا في نقاط مختلفة حول محيطه، وتختلف تلك القياسات، فإن هذا الاختلاف يرتبط بالبيضاوية.
رياضيا، عادة ما يتم حساب البيضاوية على أنها الفرق بين الحد الأقصى والأدنى لأقطار المقطع العرضي الدائري. على سبيل المثال، إذا كان الحد الأقصى لقطر المقطع الدائري لجزء الصمام هو 20.05 مم والحد الأدنى للقطر 19.95 مم، فإن البيضاوية تكون 20.05 - 19.95 = 0.1 مم.
لماذا تعتبر البيضاوية مهمة في أجزاء الصمام
تعتبر أجزاء الصمامات مكونات أساسية في العديد من الأنظمة الصناعية، مثل السباكة والنفط والغاز والتصنيع. يجب أن تعمل هذه الأجزاء بدقة للتحكم في تدفق السوائل أو الغازات. يمكن أن تؤدي البيضاوية العالية إلى مجموعة من المشاكل.
أولا، يمكن أن يسبب التسرب. تعتمد الصمامات على إغلاق محكم لمنع التدفق غير المرغوب فيه للمواد. إذا كان مقعد الصمام أو الأجزاء الدائرية الأخرى ذات شكل بيضاوي كبير، فلن يكون الختم فعالاً، وستكون هناك تسريبات. يمكن أن يكون هذا مشكلة كبيرة، خاصة في الأنظمة التي يكون فيها السائل أو الغاز خطيرًا أو مكلفًا.
ثانيا، يمكن أن تؤثر البيضاوية على التشغيل السلس للصمام. عندما لا تكون الأجزاء مستديرة تمامًا، قد يكون هناك تآكل غير متساوٍ أثناء فتح وإغلاق الصمام. يمكن أن يؤدي ذلك إلى تقليل عمر الصمام ويؤدي أيضًا إلى أداء غير متناسق مع مرور الوقت.
متطلبات البيضاوية لأجزاء صمام الطحن باستخدام الحاسب الآلي
يمكن أن تختلف متطلبات البيضاوية لأجزاء صمام الطحن CNC اعتمادًا على عدة عوامل، بما في ذلك نوع الصمام وتطبيقه ومعايير الصناعة.
معايير الصناعة
بشكل عام، الصناعات المختلفة لديها معاييرها الخاصة للبيضاوية. على سبيل المثال، في صناعة السيارات، حيث يتم استخدام الصمامات في المحركات، غالبًا ما تكون متطلبات البيضاوية صارمة للغاية. قد يكون التسامح مع البيضاوية في حدود بضعة ميكرومترات (μm). وذلك لأن المحركات تعمل بسرعات عالية وتتطلب أداءً دقيقًا للصمام لضمان كفاءة الاحتراق وتوليد الطاقة.
في صناعة السباكة، عادة ما تكون المتطلبات أكثر تساهلاً بعض الشيء. ومع ذلك، فإنها لا تزال بحاجة إلى أن تكون ضمن نطاق مقبول لمنع التسربات. يمكن أن يكون التسامح البيضاوي النموذجي لأجزاء صمامات السباكة في حدود 0.05 - 0.1 ملم.
نوع الصمام
ويلعب نوع الصمام أيضًا دورًا في تحديد متطلبات البيضاوية. بالنسبة للصمامات الكروية، التي تعتمد على كرة كروية للتحكم في التدفق، فإن استدارة الكرة مهمة للغاية. يمكن لأي شكل بيضاوي كبير أن يمنع الكرة من الالتصاق بشكل صحيح بمقعد الصمام. قد يصل التسامح البيضوي لكرات الصمامات الكروية إلى 0.01 - 0.02 ملم.
من ناحية أخرى، قد يكون لصمامات البوابة متطلبات بيضاوية أقل صرامة قليلاً. تستخدم هذه الصمامات بوابة لمنع التدفق أو السماح به، وبينما لا تزال الأجزاء الدائرية بحاجة إلى أن تكون ضمن نطاق تسامح معقول، فإن تأثير كمية صغيرة من البيضاوية قد لا يكون حرجًا كما هو الحال في الصمامات الكروية.
التطبيق - متطلبات محددة
تتطلب بعض التطبيقات تحكمًا أكثر دقة في البيضاوية. على سبيل المثال، في صناعات الطيران والدفاع، حيث يتم استخدام الصمامات في الأنظمة الحيوية مثل محركات الطائرات وأنظمة توجيه الصواريخ، يمكن أن تكون متطلبات البيضاوية ضيقة للغاية. غالبًا ما يكون لهذه الصناعات معاييرها الداخلية الخاصة التي تتجاوز معايير الصناعة العامة.
كيف نضمن تلبية متطلبات القيمة المضافة كمورد
باعتبارنا موردًا لأجزاء الطحن CNC للصمامات، فإننا نتخذ عدة خطوات للتأكد من أن أجزائنا تلبي متطلبات البيضاوية.
في البداية، نحن نستخدم آلات طحن CNC عالية الدقة. هذه الآلات قادرة على إجراء عمليات تصنيع دقيقة للغاية، مما يساعد في تحقيق الاستدارة المطلوبة للأجزاء. تسمح لنا أنظمة التحكم المتقدمة في هذه الآلات ببرمجة الأبعاد والتفاوتات الدقيقة، ويمكنها الحفاظ على مستوى عالٍ من الدقة طوال عملية التصنيع.
ثانيا، لدينا عملية صارمة لمراقبة الجودة. بعد تشكيل الأجزاء، نستخدم أدوات قياس دقيقة مثل آلات قياس الإحداثيات (CMMs) لقياس البيضاوية. يمكن لهذه الأدوات قياس القطر في نقاط متعددة حول المحيط بدقة عالية وتقديم تقارير مفصلة. إذا كان الجزء لا يلبي متطلبات البيضاوية، فإننا نعيد تشكيله أو نتخلص منه، حسب الحالة.
نحن أيضًا نبقى على اطلاع بأحدث معايير الصناعة ومتطلبات العملاء. نحن نعمل بشكل وثيق مع عملائنا لفهم احتياجاتهم الخاصة والتأكد من تصميم قطع الغيار لدينا وتصنيعها لتلبية تلك المتطلبات.
أجزاء تحول CNC ذات الصلة

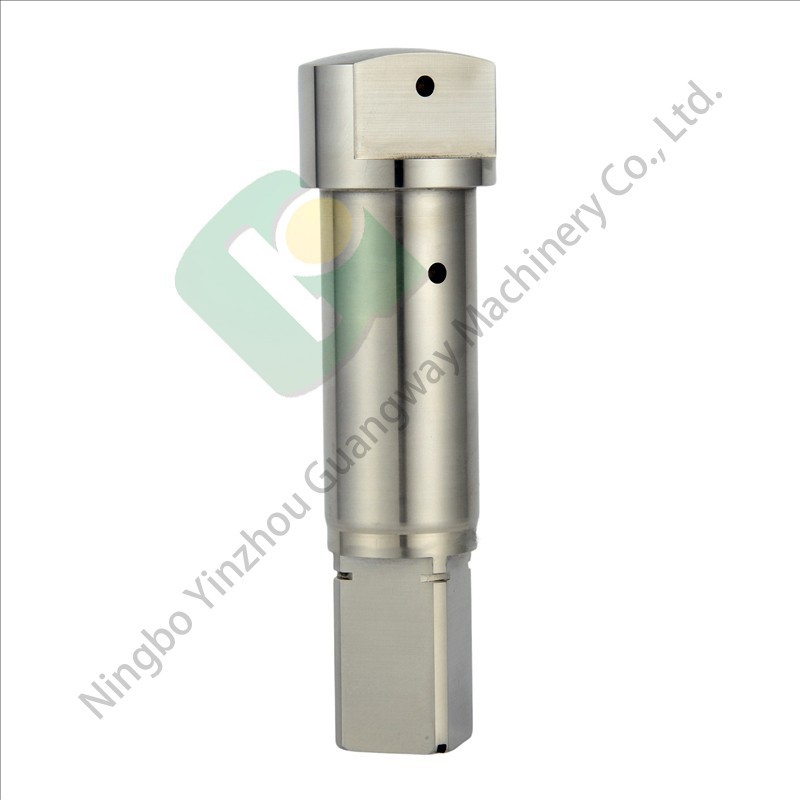

إذا كنت مهتمًا أيضًا بالأجزاء الأخرى المصنعة باستخدام الحاسب الآلي، فلدينا مجموعة واسعة من الخيارات. تحقق من لديناأجزاء الخراطة باستخدام الحاسب الآلي للأجهزة المعمارية، والتي تستخدم في مختلف التطبيقات المعمارية لتوفير كل من الوظيفة والجاذبية الجمالية. نحن نقدم أيضاأجزاء تحول CNC للآلات الزراعية، مصممة لتحمل الظروف القاسية للعمليات الزراعية. وبالنسبة لأولئك الذين يعملون في صناعة المضخات، لديناأجزاء تحول CNC للمضخاتتم تصميمها لتحقيق الأداء العالي والاستخدام طويل الأمد.
دعنا نتواصل معك لتلبية احتياجات أجزاء الصمام لديك
إذا كنت في السوق للحصول على أجزاء تفريز CNC عالية الجودة للصمامات، فلا تتردد في التواصل معنا. نحن هنا لتزويدك بالأجزاء التي تلبي متطلباتك البيضاوية والمواصفات الأخرى. سواء كان لديك مشروع صغير الحجم أو طلب صناعي واسع النطاق، يمكننا التعامل معه. اتصل بنا لبدء عملية الشراء ومناقشة احتياجاتك بالتفصيل. نحن على ثقة من أن خبرتنا والتزامنا بالجودة سيجعلنا نلجأ إلى المورد الخاص بأجزاء الصمامات.
مراجع
- سميث، ج. (2020). التصنيع الدقيق للصمامات الصناعية. مجلة الآلات الصناعية.
- براون، أ. (2019). مراقبة الجودة في تصنيع الصمامات. مراجعة جودة التصنيع.
- جمعية المعايير الهندسية. (2021). معايير مكونات الصمام.
